Сравнение диагностических адаптеров Scania VCI 2

В обзоре приведены результаты сравнения технического исполнения оригинального диагностического адаптера Scania VCI 2 и его копии, выполненной китайским производителем. Этот небольшой сравнительный анализ позволит Вам узнать за счёт чего поддельное китайское оборудование имеет меньшую стоимость по сравнению с оригинальным.

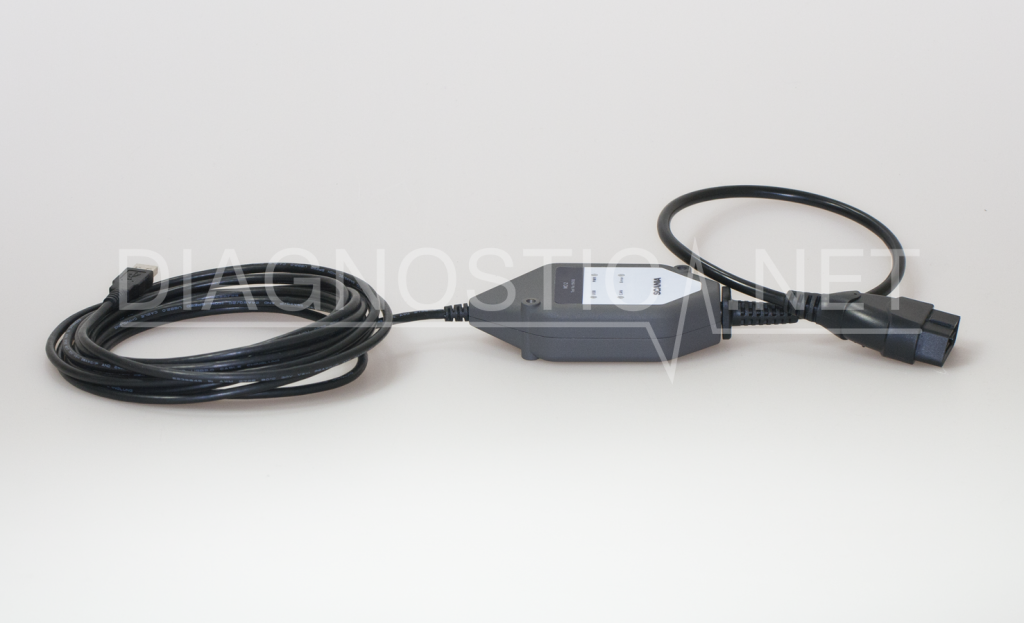

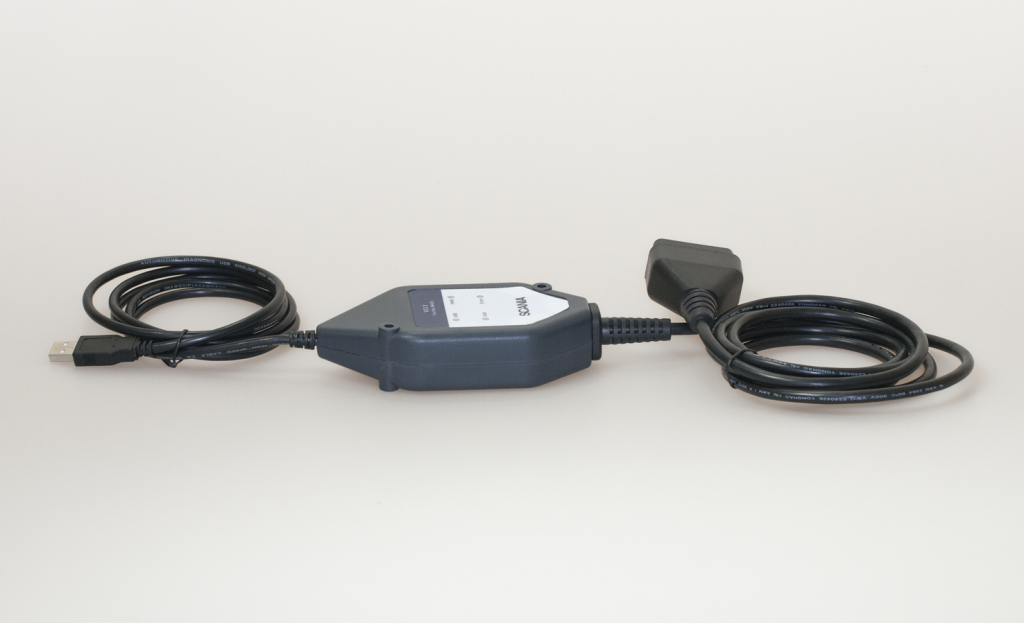

При обзоре корпусов устройств первое, но что стоит обратить внимание – длина проводов. В оригинальном устройстве конец провода с разъемом OBD-II короткий, так как нет никакой необходимости выносить устройство далеко от разъема. Компьютер же может располагаться вне машины, поэтому провод с разъёмом USB длинный.

В устройстве китайского производства сделано наоборот. Провод с разъемом USB короткий, поэтому во время диагностики компьютер придется размещать в салоне ТС, либо само устройство на полу. В ремонтных мастерских это чревато случайным нанесением повреждений устройству.

Оригинал

Провод с разъемом OBD-II длинный, провод с разъемом USB короткий.

Копия

Провод с разъемом OBD-II короткий, провод с разъемом USB длинный.


1. Упаковка

Устройство китайского производства поставляется в пластиковом боксе, а оригинал в пакете. За счёт упаковки китайский аналог выглядит более привлекательным для покупки. Стоит разобрать устройства детально, чтобы понять все преимущества и недостатки устройств.

Оригинал

Оригинальное устройство поставляется в запаянном пакете, который содержит наклейку с данными об оборудовании и имеющихся сертификатах.

Копия

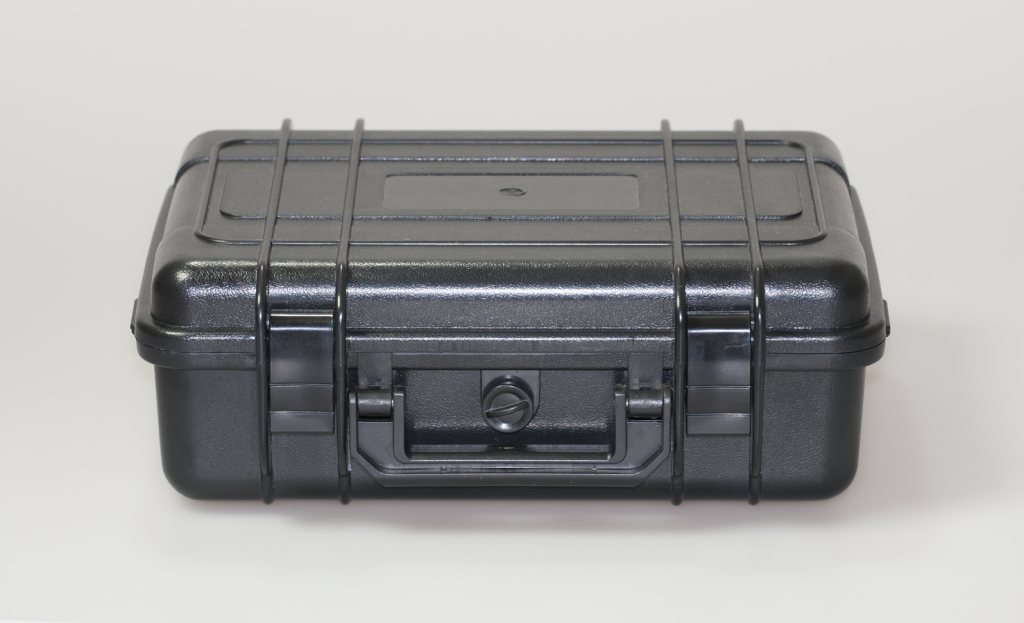

Устройство поставляется в неопломбированном пластиковом боксе.


Оригинал

Все дополнительные аксессуары приобретаются у дилера.

Копия

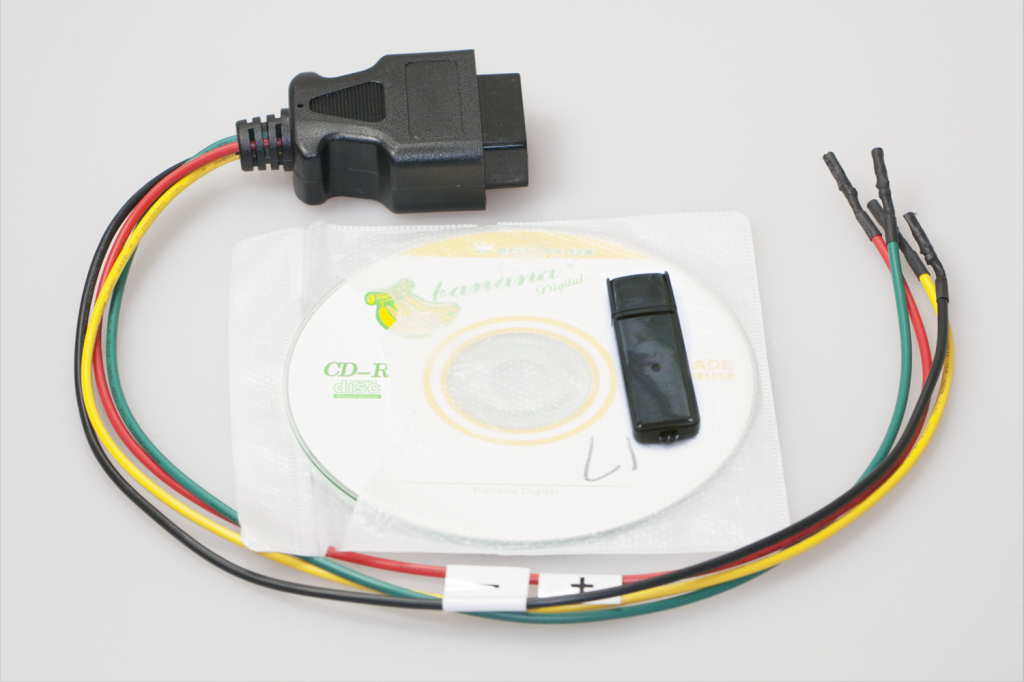

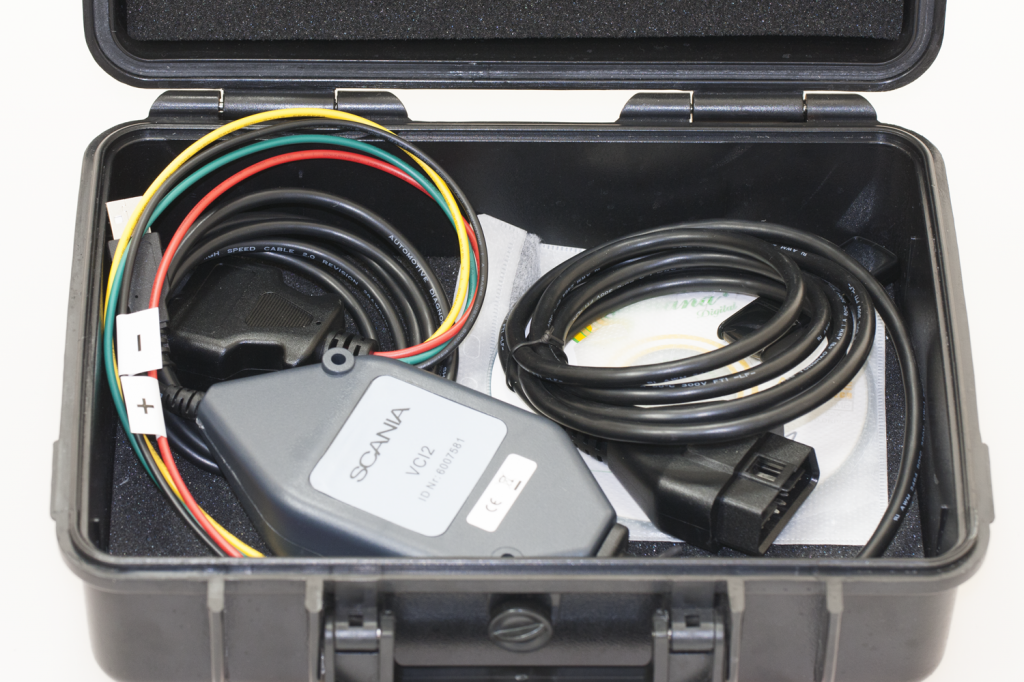

В комплекте поставки: устройство, CD-диск с ПО, флэшка, комплект проводов с переходником.

Внутри кейса компоненты сложены без уплотнителя, поэтому они. легко могут повредиться при транспортировке.

Упаковка и комплектация внутри не запечатаны.



2. Корпус

Рассмотрим корпус устройств.

Оригинал

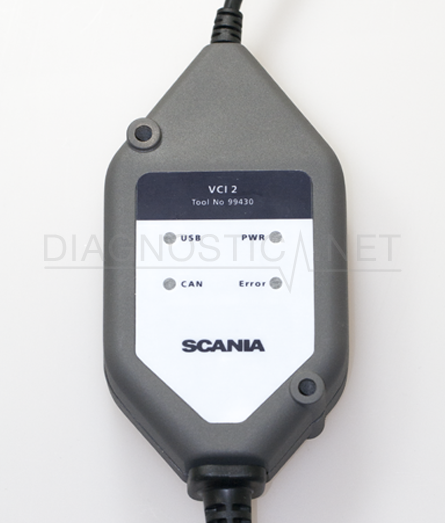

Корпус оригинального устройства выполнен из металла, что делает его менее уязвимым для физического воздействия в процессе эксплуатации.

Копия

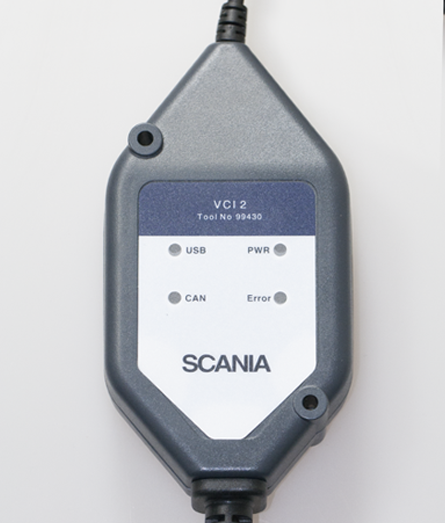

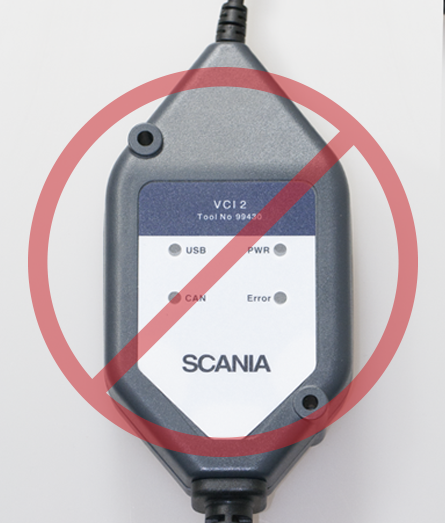

Корпус выполнен из пластмассы, поэтому устройство легче оригинала. Следовательно, его будет легче повредить в процессе эксплуатации. Наклейка нанесена неровно и частично перекрывает отверстия индикаторов.

Размер наклейки не соответствует размеру отведённой для него области.

Кабель тоньше, проводники меньшего сечения, соответственно, качество передачи данных по CAN-шине будет хуже, чем в оригинале.


Копия


Оригинал

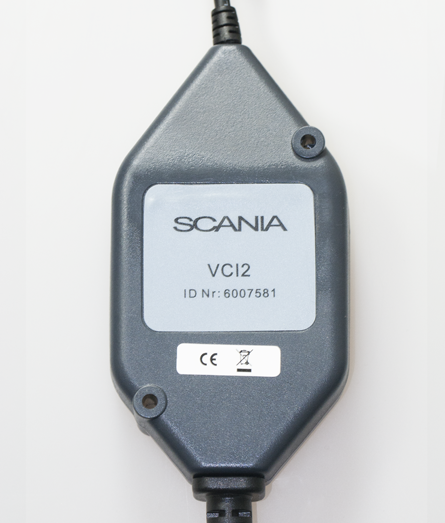

На корпус нанесены наклейки с гарантийной пломбировкой.

Есть шина заземления.

Копия

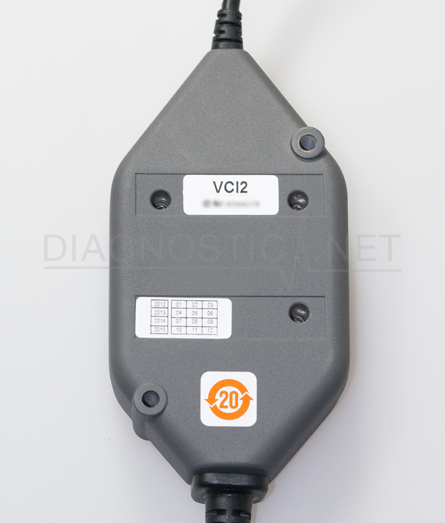

Наклейки без гарантийной информации.


Оригинал

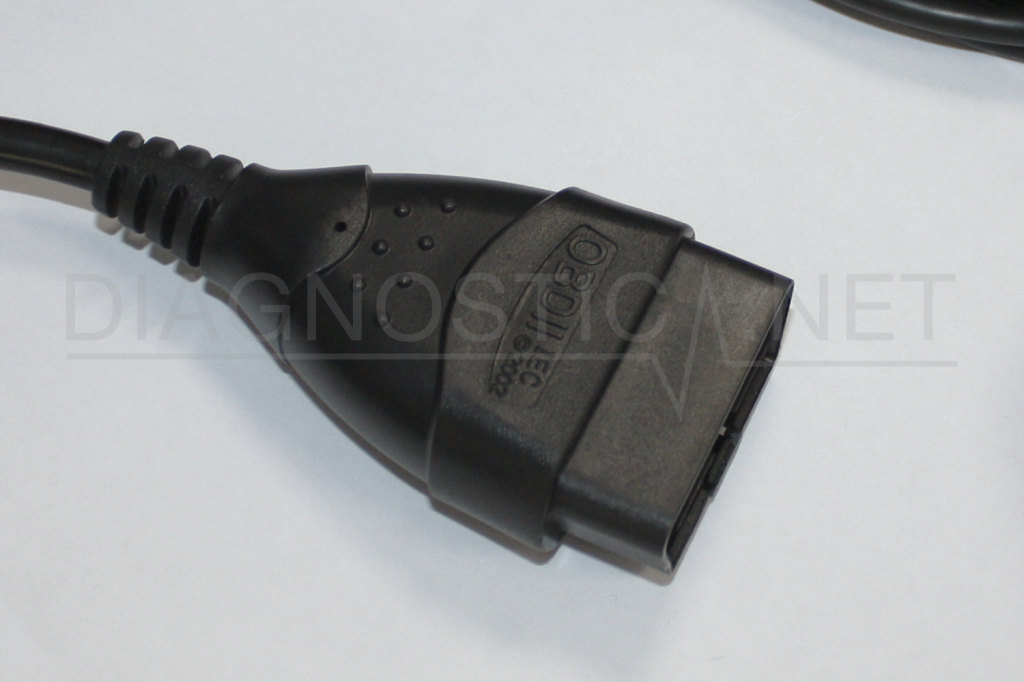

Коннектор OBD-II прорезинен.

На коннекторе есть маркировка.

Копия

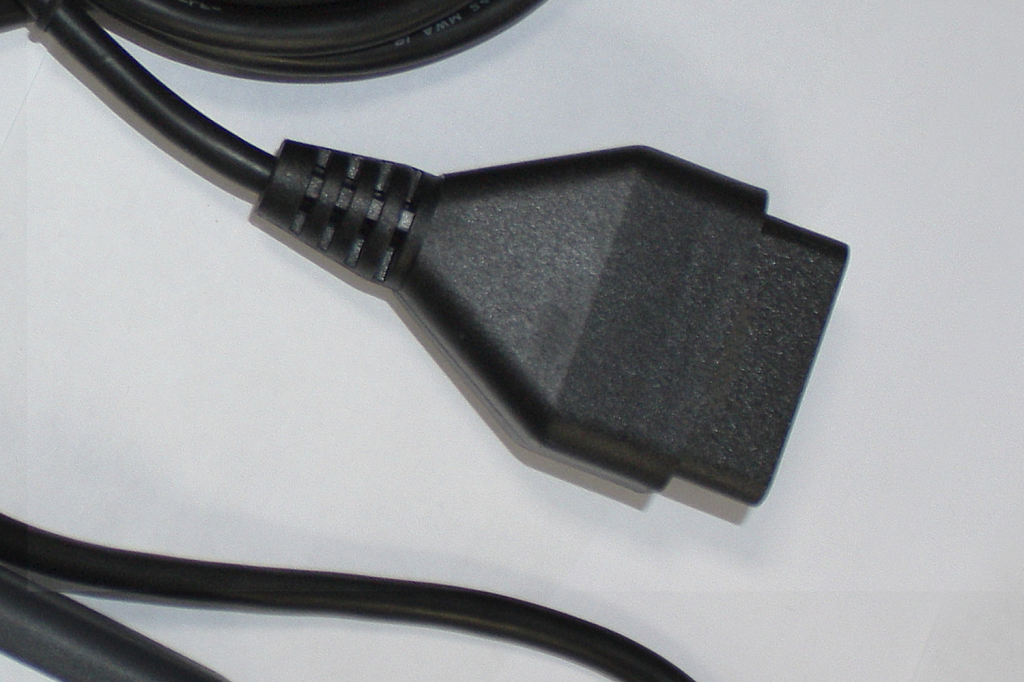

Пластиковый коннектор OBD-II без какой-либо маркировки.


3. Плата

При разборе корпусов устройств первое, что стоит заметить – плата устройства китайского производителя значительно отличается от оригинала. Микросхемы использованы те же, но вся остальная схемотехника — другая. В плате не только использованы другие компоненты, но и переработана схема. Поэтому не понятно обладает ли адаптер-копия всеми теми функциональными характеристиками, что и оригинал.

Оригинал

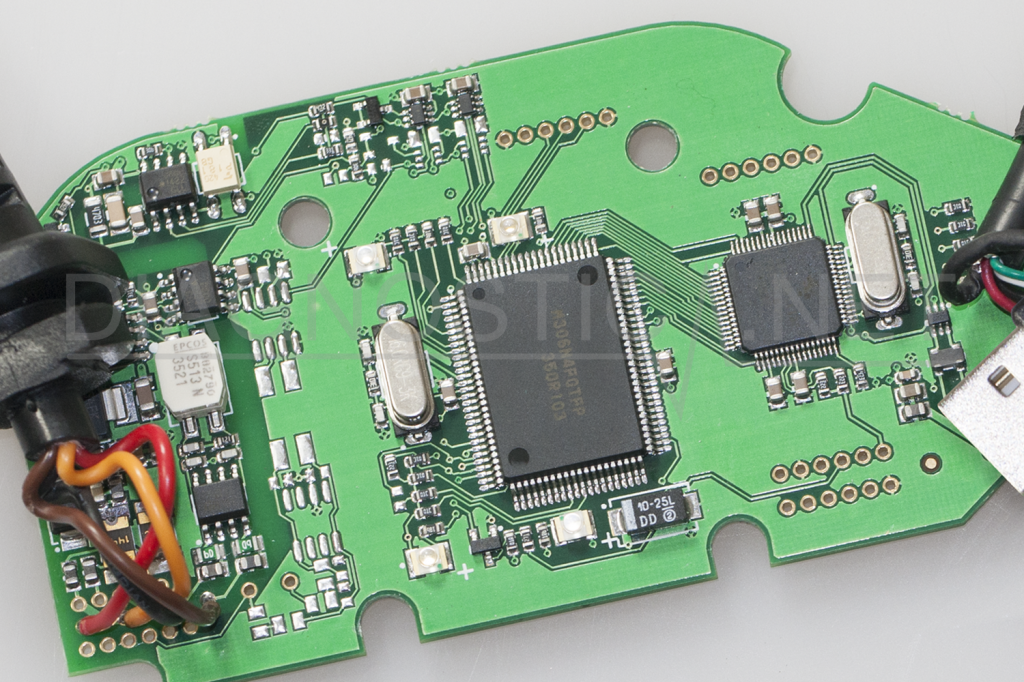

Использованы светодиоды с линзами для того, чтобы свет от них был направлен строго в отведенные каналы.

На коннекторе есть маркировка.

Копия

На плате использованы плоские светодиоды, у которых площадь рассеивания больше. Учитывая то, что наклейка с вырезами для светодиодов нанесена неровно, частично перекрывая канал вывода, индикация будет видна хуже, чем в оригинале.

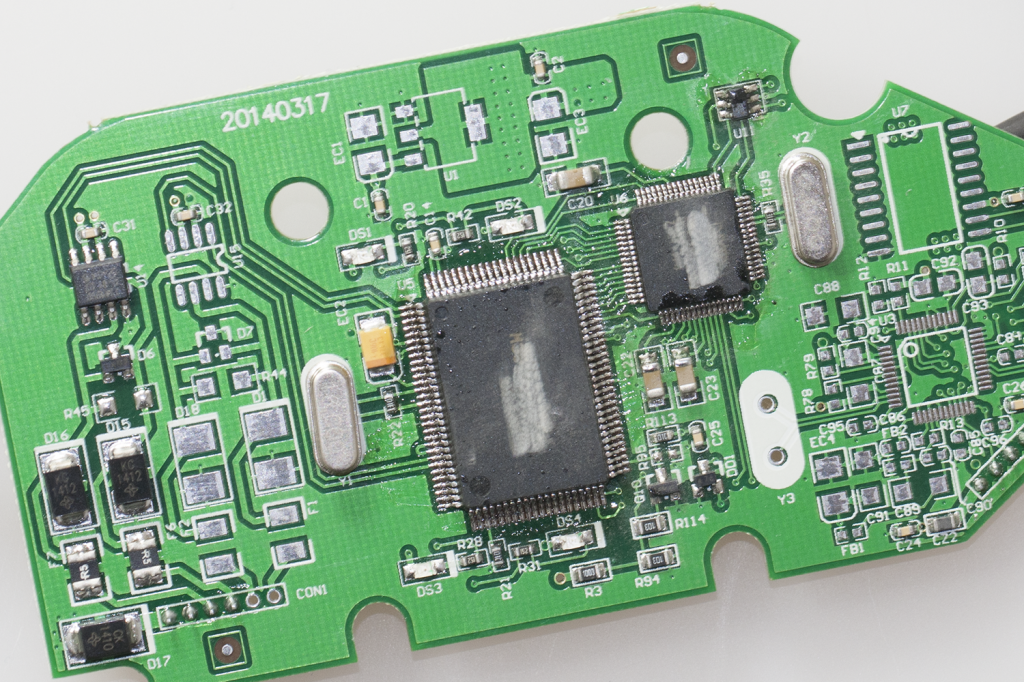

Данные на процессоре и микросхеме USB затерты. Это сделано, скорее всего, для защиты от копирования устройства другими китайскими производителями.

Упрощена схема, что может привести к нестабильной или неправильной работе устройства, выходу из строя бортового компьютера автомобиля и другого оборудования.

На плате присутствует флюс – пайка произведена некачественно. Видно, что многие компоненты припаивались вручную. Это делается при высоком уровне брака компонентов. После сборки и тестирования платы их приходится перепаивать вручную.


Копия

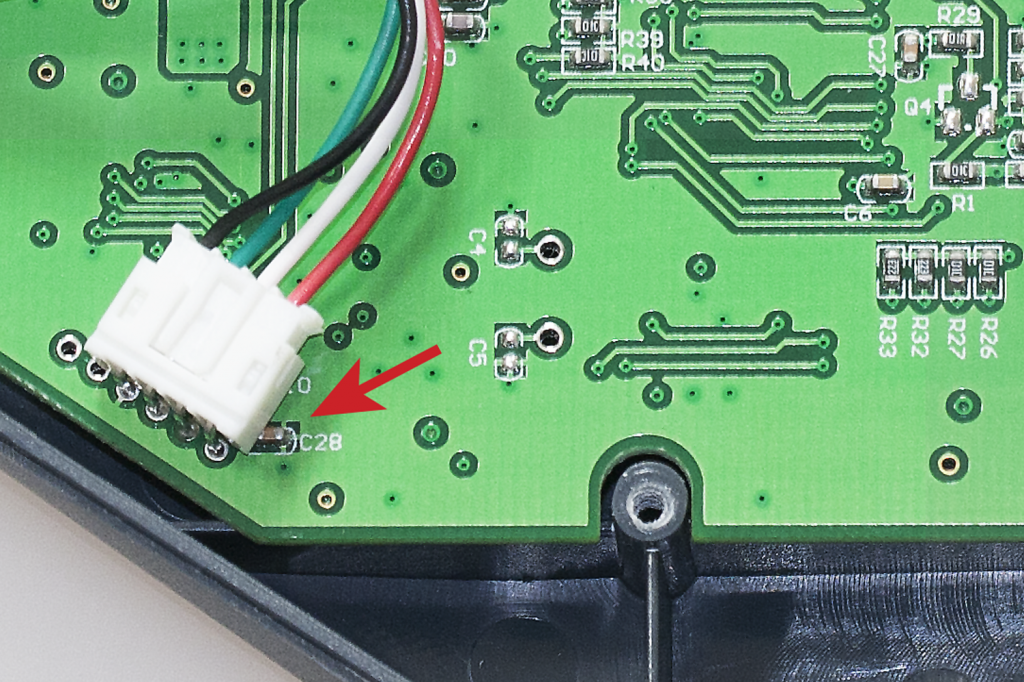

Из-за ошибки в разводке платы, конденсатор оказался прижат разъёмом, что может привести к его физическому повреждению.


4. Выводы

Несмотря на то, что устройство по своей конструкции не сложно, его китайский аналог оказался далёк от оригинала. Более того, китайский производитель в значительной степени переработал схему платы так, что нельзя однозначно сказать какие функции отсутствуют у устройства в сравнении с оригиналом.

Также в ходе анализа устройства китайского производителя выявлены факторы, которые могут привести к повреждению подключаемого оборудования.

Оригинал

Копия
